Nyhet · Rostfri säkerhetslucka SH5
Säkerhetslucka RC5 – ny skyddsnivå för dricksvattenanläggningar
RC5 är den näst högsta motståndsklassen i SS-EN 1627. Klassningen förutsätter en angripare med elverktyg – vinkelslip, sticksåg, borrmaskin – och kräver att konstruktionen står emot i minst 15 minuter under provning enligt SS-EN 1630.
- Motståndsklass
- RC5 · SS-EN 1627
- Motståndstid
- 15 min mot vinkelslip
- Provning
- RISE · SS-EN 1630
- Material
- Rostfritt 1.4301 / syrafast 1.4404
Varför RC5
Vattenverket är samhällsviktig verksamhet. Luckan är den fysiska barriären.
Reservkraft, larm och behörighetssystem förutsätter alla att någon inte redan står inne i anläggningen.
Efterfrågan kommer från kravställningen. Livsmedelsverkets föreskrifter om åtgärder mot sabotage och säkerhetsskyddslagen gör att fysiskt inbrottsskydd skrivs in i rambeskrivningar för reservoarer, tryckstegringsstationer och råvattenintag. Då behöver luckan ha en provad motståndsklass som matchar kravet.
Angreppsmetoderna har flyttat sig. En batteridriven vinkelslip kostar under tusen kronor och finns i varje bygghandel. RC3 provas mot hand- och bräckverktyg i fem minuter, RC5 mot kapskiva i femton. Skillnaden är inte ett steg – det är en annan verktygsklass.
2018:585
Säkerhetsskyddslagen
Krav på fysisk säkerhet för verksamheter av betydelse för Sveriges säkerhet.
LIVSFS 2008:13
Åtgärder mot sabotage
Livsmedelsverkets föreskrifter kräver att vattenverk och reservoarer skyddas mot obehörigt tillträde och sabotage. Svenskt Vatten rekommenderar klassat inbrottsskydd på reservoarluckor.
SS-EN 1627
Inbrottsskydd – motståndsklass
Motståndsklasserna RC1–RC6 definieras i SS-EN 1627 och verifieras genom provning enligt SS-EN 1630.
Motståndsklasser · SS-EN 1627
Vad klasserna faktiskt betyder
Klassen anger inte hur stark en lucka är i allmänhet, utan hur länge en definierad angripare med en definierad verktygsuppsättning hålls ute. Skillnaden mot RC4 ligger inte i godstjocklek allena, utan i låskonstruktion, gångjärnssida och infästning i betong.
| Klass | Antaget angreppssätt | Motståndstid | Angriparprofil | Typisk användning |
|---|---|---|---|---|
| RC3 | Kofot, skruvmejsel, kilar. Tillfällighetsinbrott. | 5 min | Förövare med känd metod, hävverktyg, kort tid. | Teknikbodar, mätarrum, ventilkammare i tätort. |
| RC4 | Sågar, yxa, mejsel, batteridriven borrmaskin. | 10 min | Erfaren förövare, planerat angrepp, tyngre verktyg. | Ställverk, distributionsanläggningar, pumphus. |
| RC5 | Elverktyg: vinkelslip 125 mm, sticksåg, slagborr. | 15 min | Erfaren förövare som accepterar buller, gnistor och tid på plats. | Reservoarer, tryckstegring, råvattenintag, elförsörjning. |
Motståndstid avser total angreppstid vid provning enligt SS-EN 1630 – inte total tid på plats. Verktygsuppsättningarna är förkortade; fullständiga listor framgår av standarden. Klassen gäller hela konstruktionen: lucka, karm, låsning, gångjärnssida och infästning i betong.
Var räcker inte RC3?
- RC5
Reservoarer
En reservoarlucka sitter ofta avsides, utan insyn och med lång inställelsetid för bevakning. Angreppet kan pågå ostört. Här är det inte hävverktyg utan vinkelslip som är det dimensionerande hotet – och konsekvensen är direkt kontakt med dricksvatten i behandlat skick.
- RC5
Tryckstegringsstationer
Stationerna är obemannade och styr flöde och tryck i hela delsystem. Sabotage ger driftstörning långt utanför själva byggnaden. RC3 dimensioneras för tillfällighetsinbrott – inte för en förövare som tagit med sig elverktyg och vet vad utrustningen gör.
- RC5
Elförsörjning
Reservkraft och ställverk är den punkt där ett angrepp får störst effekt per insats. När anläggningen omfattas av säkerhetsskyddslagen eller Livsmedelsverkets föreskrifter om åtgärder mot sabotage bör skyddsnivån följa konsekvensen av bortfall, inte den lokala inbrottsstatistiken. Då hamnar kravet ofta på RC5.
Angreppsförlopp · provning enligt SS-EN 1630
Samma angrepp, två utfall
Vid provning med RC5-uppsättningen byts verktygen ut i fyra faser under 15 minuter. RC3 är provad för de fem första minuterna – aldrig mot kapskiva.
Verktygsuppsättning RC5 · angreppstid
Schematisk illustration · 1 kolumn = 1 min
Fas 1 · 00:00–03:00
Skruvmejsel, kilar, tång
Fas 2 · 03:00–07:00
Kofot 710 mm, slägga, huggmejsel
Fas 3 · 07:00–11:00
Slagborr, sticksåg, bultsax
Fas 4 · 11:00–15:00
Vinkelslip 125 mm, kapskiva
- RC3
- Provad till 05:00
Hand- och bräckverktyg. Kapskivan i fas 4 är en angreppsmetod konstruktionen inte är provad mot.
- RC5
- Provad till 15:00
RC3 provas till 05:00 mot hand- och bräckverktyg. Utsatt för RC5-uppsättningens verktygsprogression tillför kapskivan en angreppsmetod som konstruktionen inte är provad mot. Motståndstiden avser total angreppstid under provning, inte total tid på plats.
Konstruktion

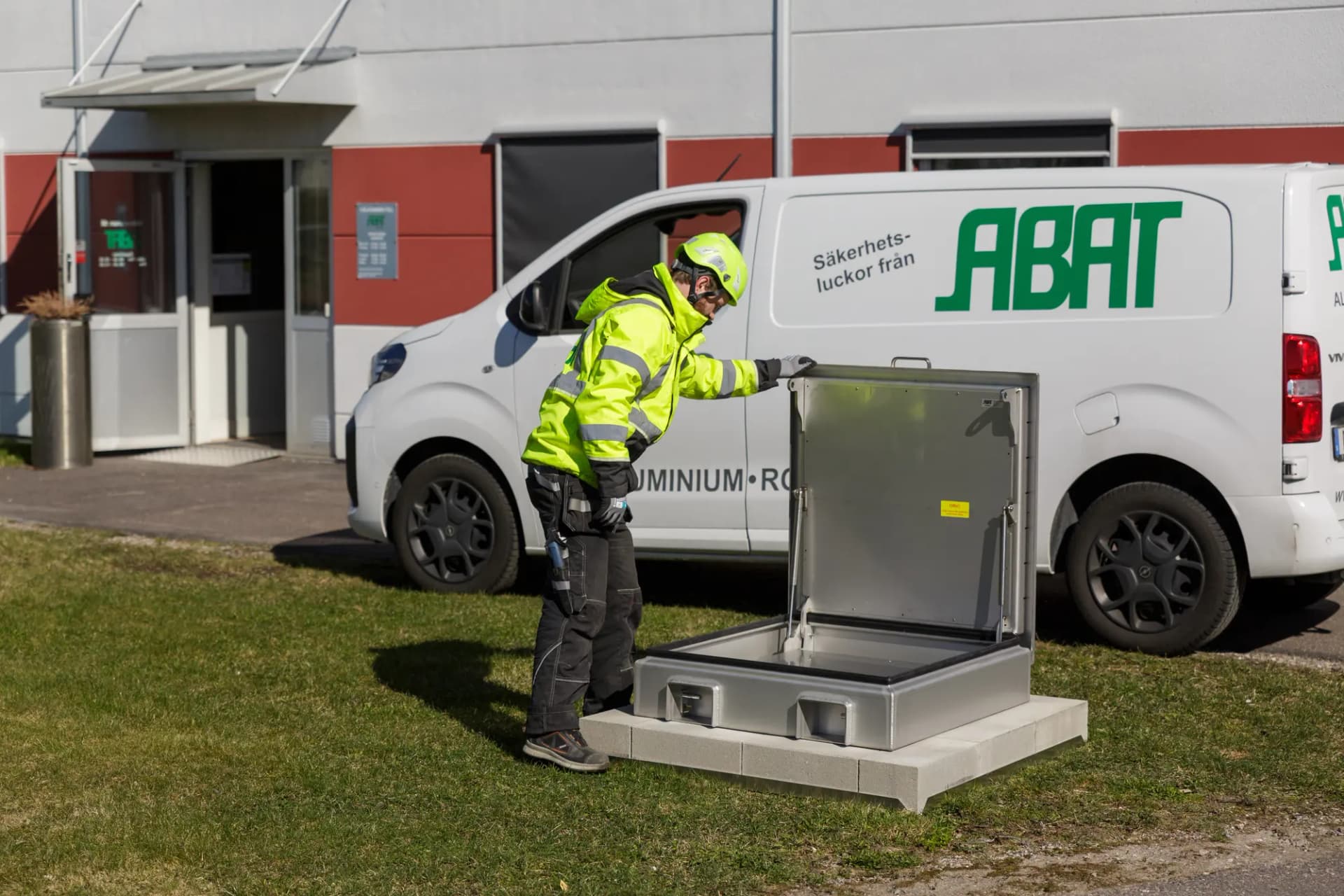

Rostfri säkerhetslucka SH5 – byggd för RC5
Luckan är anpassad för miljöer som kräver extra hög säkerhet. Den skyddar mot sabotage, inläckage, skadedjur och luftföroreningar. Utvecklad och tillverkad i Sverige för att skydda dricksvatten och annan kritisk infrastruktur.
01 · Låsning
Dubbla inbyggda, dolda hänglås
ABUS Rock 93RK/110 ingår i standardutförandet. Magnetbrytare för inkoppling av larm.

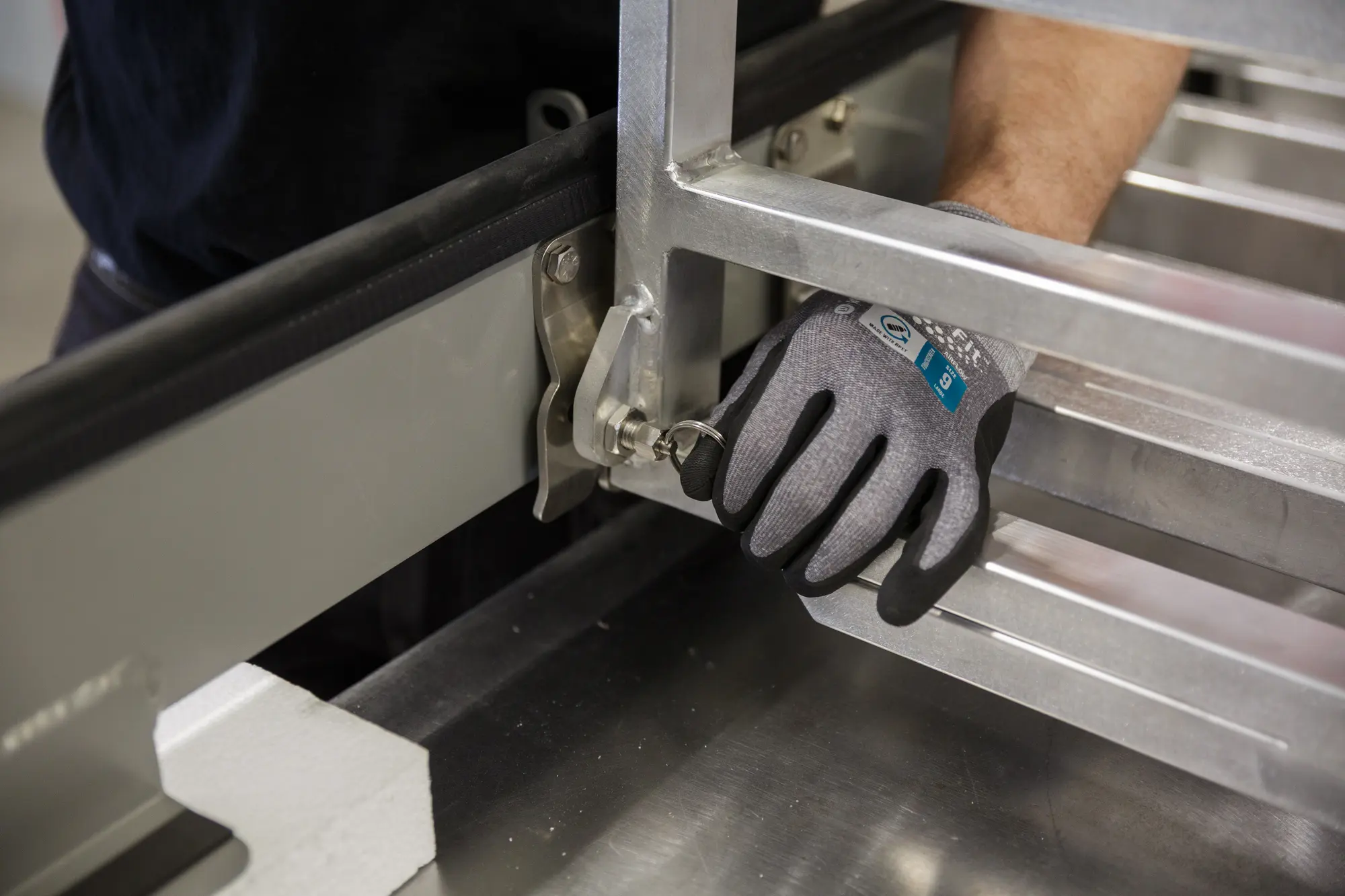

02 · Gångjärnssida
Lock med dolda gångjärn och infästningar
Dubbla tätningslister och dubbla barriärer/lock. Betad efter svetsning.
03 · Infästning i betong
Ram för eftermontage eller ingjutning
Klassen gäller hela konstruktionen – lucka, karm, låsning, gångjärnssida och infästning. En RC5-lucka i undermålig infästning är ingen RC5-installation.
Standardutförande
- Provad hos RISE i motståndsklass RC5 enligt SS-EN 1627 – stod emot angrepp med vinkelslip i 15 minuter vid provning enligt SS-EN 1630
- Dubbla inbyggda/dolda hänglås ingår (ABUS Rock 93RK/110)
- Magnetbrytare för inkoppling av larm
- Livsmedelsklassade komponenter
- Lock med dolda gångjärn och infästningar
- Dubbla tätningslister och dubbla barriärer/lock
- Ram för eftermontage/ingjutning
- Betad efter svetsning
Tillval
- Fallskyddsgaller (kvarnlucksgaller)
- Isolering – 50 eller 100 mm styrencellplast innanför en rostfri skyddsplåt
- Förhöjd ram
- Vibrationslarm
Materialspecifikation
- Säkerhetslucka
- Rostfritt 1.4301 / syrafast 1.4404
- Gasfjäder
- Syrafast 1.4404, livsmedelsklassad olja
- Gummilist
- EPDM, SIS-162700 (livsmedelsklassad)
Installation
Byggd för att stå kvar
En RC5-lucka i undermålig infästning är ingen RC5-installation. Därför hjälper vi till hela vägen från mått till montage.
Måttanpassad
Du beställer luckan helt måttanpassad, i rostfritt eller syrafast utförande. Skicka ritning eller befintligt luckmått.
Ram för eftermontage eller ingjutning
Ramen levereras för eftermontage i befintlig betong eller för ingjutning vid nybyggnation.

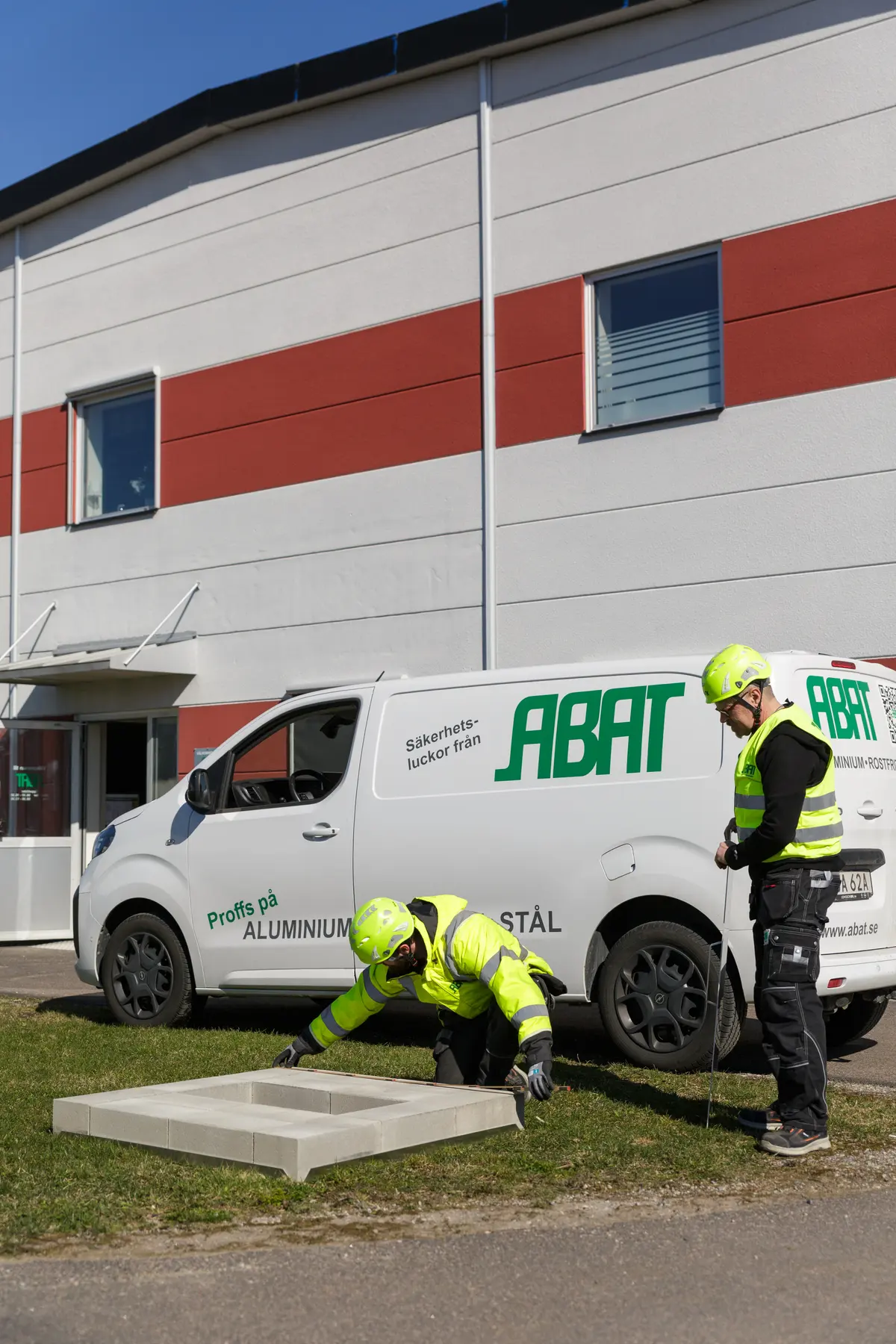

Inmätning och montage

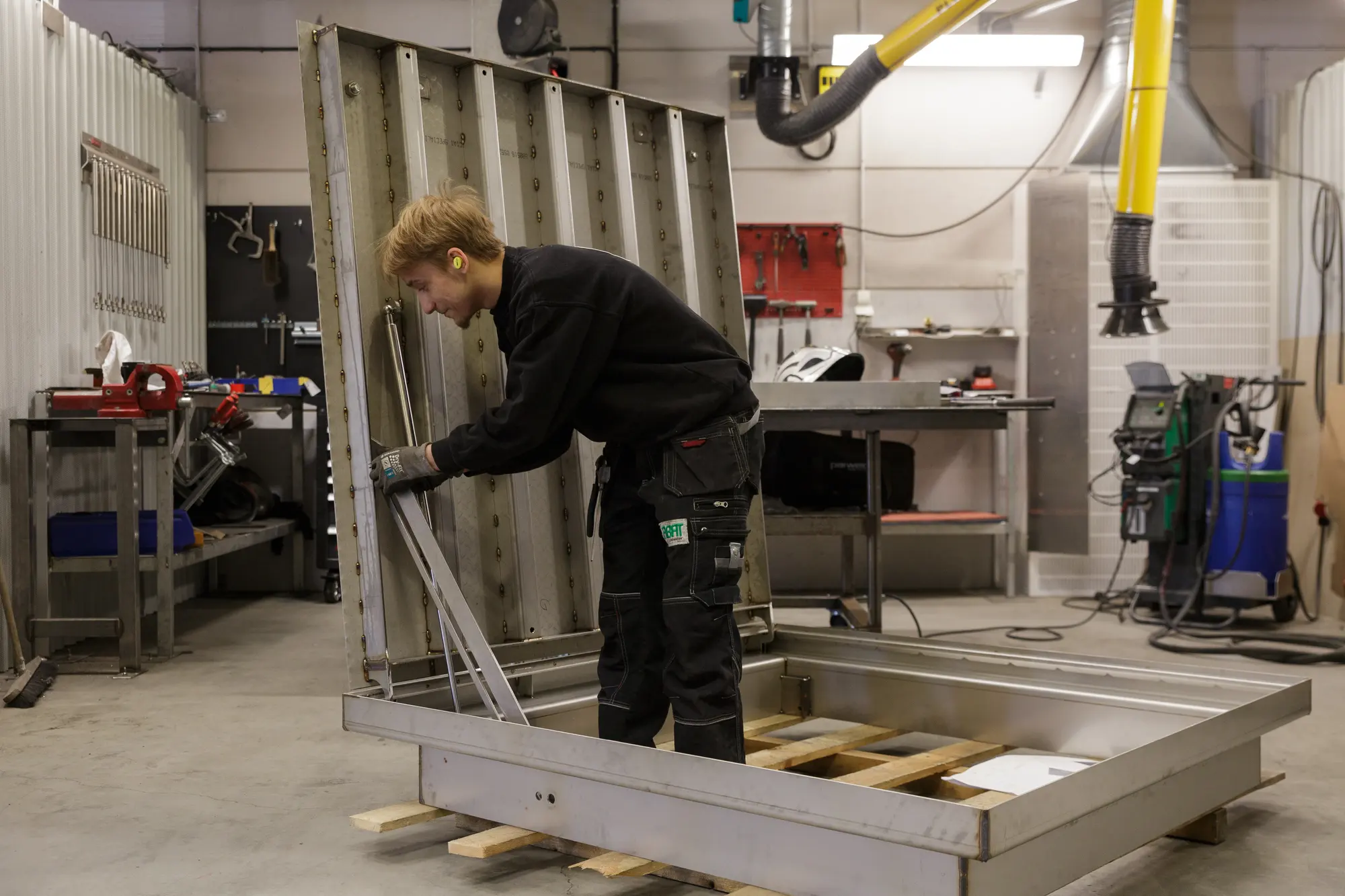

Vi kan även utföra inmätning och montage på plats. Kvalitetskontroll sker i två steg på verkstad innan leverans.
Provning · SS-EN 1630
15 minuter. Vinkelslip. Fortfarande stängd.
Luckan har provats hos RISE enligt SS-EN 1630 med verktygsuppsättningen för RC5 – vinkelslip, sticksåg och slagborr – och stod emot angreppet under den motståndstid klassen kräver.
Motståndstiden avser effektiv angreppstid under provning – inte total tid på plats. Provningsunderlag lämnas på begäran.
Underlag
RC-guide och AMA-text
Klasstabell RC1–RC6, provningsförfarande och underlag för upphandlingstext skickas på begäran.
RC-guide
Klasstabeller, provningsförfarande och checklista för infästning i betong.
AMA-text och måttunderlag
Text för rambeskrivning och måttunderlag för den rostfria säkerhetsluckan SH5.
Har du en anläggning där kravet är på väg upp till RC5?
Skicka ritning eller befintligt luckmått, så återkommer vi med underlag.
ABAT tillverkar säkerhetsluckor för svenska dricksvattenanläggningar i egen verkstad i Örebro. Hör av dig så hjälper vi dig med rätt klass, mått och infästning.
